肌電電極是檢測肌肉電活動的關鍵傳感器，其性能直接影響信號質量。本文將系統介紹肌電電極的制造原理，包括材料選擇、結構設計、加工工藝及性能優化方法。

1. 肌電電極的基本要求

肌電電極制造需滿足以下核心要求：

高信噪比：能檢測μV級微弱信號

低阻抗：電極-皮膚界面阻抗通常需<10kΩ（@100Hz）

生物相容性：長期接觸無毒性或刺激性

機械穩定性：抗運動偽跡，貼合皮膚不脫落

2. 電極材料選擇

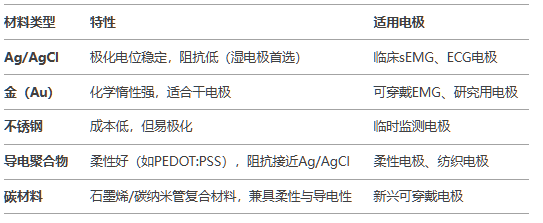

2.1 導電材料

2.2 基底材料

剛性基底：FR4電路板（用于針電極）

柔性基底：

聚酰亞胺（PI）：耐高溫，適合精密加工

聚二甲基硅氧烷（PDMS）：生物相容性優異

紡織物：用于可穿戴電極

3. 電極制造工藝

3.1 表面電極（sEMG）制造流程

(1) 濕電極（Ag/AgCl凝膠電極）

A[銀箔沖壓] --> B[電化學氯化]

B --> C[涂覆導電凝膠]

C --> D[粘合泡沫襯墊]

D --> E[封裝接線端子]

關鍵工藝：

電化學氯化：在Ag表面形成AgCl層（0.9% NaCl溶液，0.5mA/cm²電流，10-30分鐘）

凝膠配方：KCl+NaCl+羥乙基纖維素（導電率>1S/m）

(2) 干電極制造

微針陣列電極：

光刻+電鑄工藝制作金屬微針（高度100-300μm）

示例：SU-8光刻膠模具→鎳電鑄→鍍金

柔性印刷電極：

噴墨打印導電墨水（如納米銀漿）于PET基底

激光切割成型

3.2 針電極制造

A[拉制金屬絲] --> B[絕緣涂層（聚四氟乙烯）]

B --> C[尖端裸露處理]

C --> D[封裝至注射針管]

同心針電極：

中心導線（鉑銥合金，直徑0.05mm）

外層不銹鋼套管（外徑0.3-0.5mm）

環氧樹脂填充絕緣

4. 關鍵性能優化技術

4.1 降低界面阻抗

表面微結構：

激光雕刻多孔結構（增加有效接觸面積）

仿生微針陣列（穿透角質層，阻抗可降低至5kΩ以下）

導電涂層：

納米金顆粒修飾（提升電荷轉移效率）

導電水凝膠涂層（如PVA/PEDOT:PSS復合物）

4.2 運動偽跡抑制

機械設計：

彈性基底（如蛇形導線布局，拉伸率>30%）

多點接觸結構（如分形電極陣列）

電路設計：

主動屏蔽層（Driven-Right-Leg電路）

高輸入阻抗放大器（>1GΩ）

5. 新興制造技術

5.1 增材制造

3D打印電極：

直寫式打印導電聚合物（精度可達50μm）

示例：氣溶膠噴印PEDOT:PSS微圖案

5.2 柔性混合電子

轉印工藝：

硅基電路→彈性體轉移（實現可拉伸電路）

液態金屬電極：

Ga-In-Sn合金注入微流道（斷裂伸長率>400%）

5.3 智能電極

自供電設計：

摩擦電納米發電機（TENG）集成

示例：PVDF薄膜+AgNW電極組合

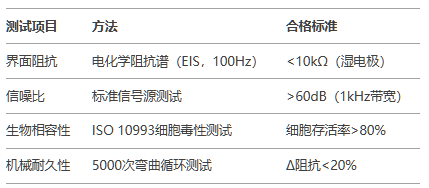

6. 質量控制標準

7. 應用案例

7.1 臨床級Ag/AgCl電極

制造商：Delsys、Noraxon

工藝特點：

激光切割銀箔+自動化氯化

醫用級水凝膠（含抗菌劑）

7.2 可穿戴干電極

示例：MC10 BioStamp

柔性電路+金微凸點陣列

無線數據傳輸模塊集成

8. 未來發展方向

納米材料應用：

石墨烯/碳納米管復合電極（兼顧柔性與導電性）

自粘附設計：

仿壁虎腳毛微結構（無膠粘附）

多功能集成：

EMG+溫度+pH多參數檢測
